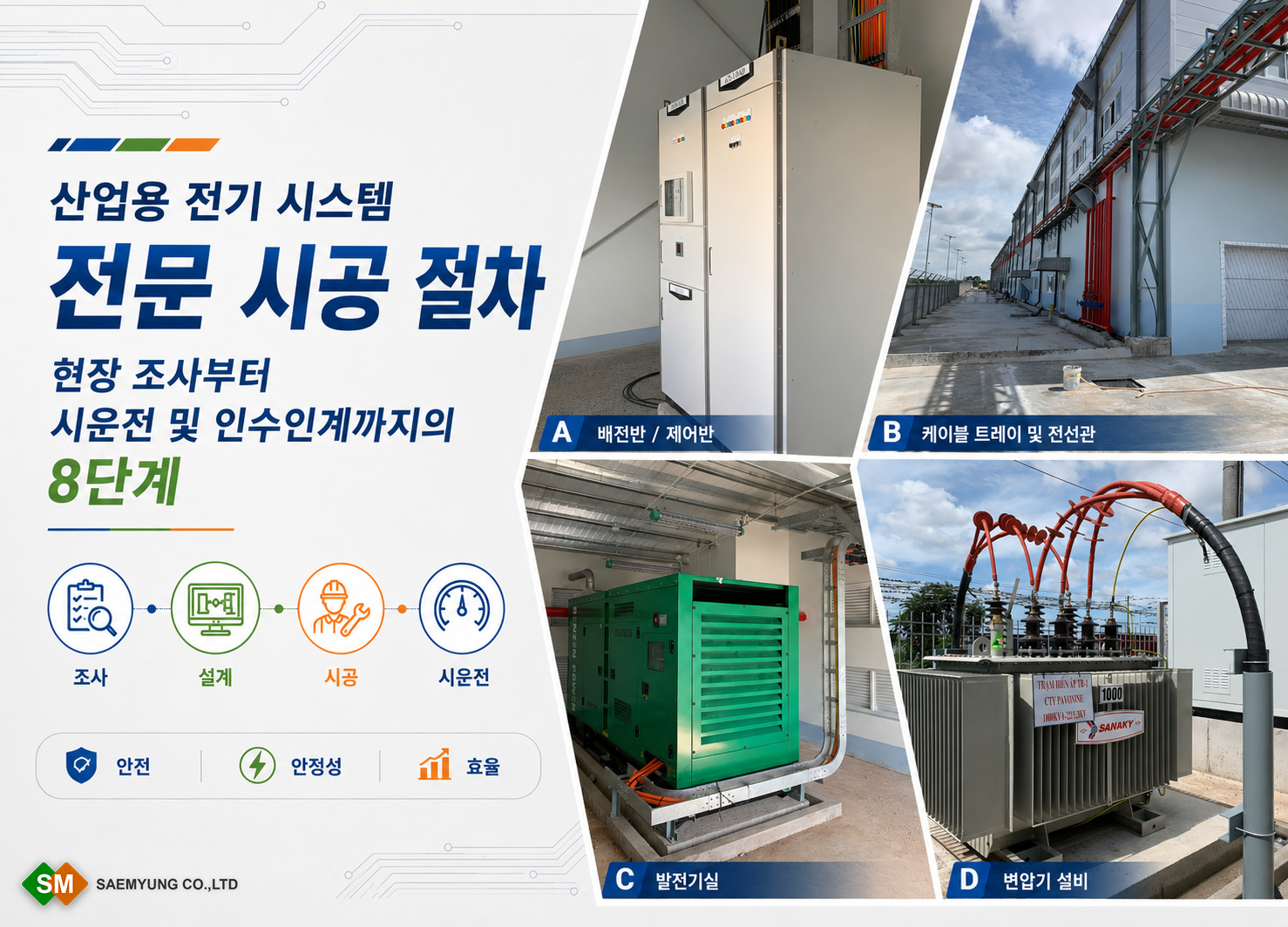

전문 산업용 전기 시스템 시공 절차
산업용 전기 시스템의 중요성
산업용 전기 시스템은 공장, 제조시설 및 산업 현장의 핵심 설비 중 하나입니다. 전기 시스템이 적절하게 설계되고 시공되면 생산 활동의 연속성, 작업 안전성 및 운영 효율성을 보장할 수 있습니다.
높은 품질과 안정성을 확보하기 위해서는 현장 조사부터 설계, 시공, 시운전 및 준공 인수까지 체계적인 절차를 따라야 합니다.
1단계: 현장 조사 및 요구사항 분석
이는 프로젝트의 첫 번째이자 가장 중요한 단계입니다.
엔지니어는 다음과 같은 업무를 수행합니다.
- 현장 상태 조사
- 전력 사용 요구사항 분석
- 부하 용량 산정
- 설비 설치 위치 확인
- 실제 시공 조건 평가
목표는 현재 생산 요구사항을 충족하면서 향후 확장까지 고려한 최적의 솔루션을 수립하는 것입니다.
2단계: 전기 시스템 설계
현장 조사가 완료되면 엔지니어링 팀은 전기 시스템 설계를 진행합니다.
설계 항목
- 전기 단선결선도(Single Line Diagram)
- 전원 공급 계통도
- 배전반 설계
- 조명 시스템 설계
- 접지 시스템 설계
- 낙뢰 보호 시스템 설계
- 비상 전원 시스템 설계
설계는 다음 사항을 충족해야 합니다.
✅ 안전성 확보
✅ 에너지 절감
✅ 운전 편의성
✅ 유지보수 용이성
3단계: 시공 계획 수립 및 자재 준비
시공에 앞서 다음과 같은 준비를 진행합니다.
- 자재 준비
- 장비 품질 검사
- 시공 일정 수립
- 인력 배치
- 안전관리 대책 수립
주요 자재 및 장비
- 배전반
- MCCB
- ACB
- 전력 케이블
- 케이블 트레이
- 케이블 래더
- 조명기구
- 낙뢰 보호 장비
4단계: 케이블 및 케이블 트레이 시공
본격적인 현장 시공 단계입니다.
시공 내용
- 케이블 래더 설치
- 케이블 트레이 설치
- 동력 케이블 포설
- 제어 케이블 포설
- 신호 케이블 포설
시공 기준
- 설계도면 준수
- 시공 품질 및 미관 확보
- 유지보수 편의성 확보
5단계: 배전반 및 전기 설비 설치
배전반 시스템
- MSB (Main Switchboard)
- DB (Distribution Board)
- MCC (Motor Control Center)
- ATS (Automatic Transfer Switch)
전기 설비
- 차단기(Circuit Breaker)
- 마그네틱 컨택터(Contactor)
- 인버터(VFD)
- PLC
- 전력 계측기
모든 장비는 결선 전에 반드시 품질 검사를 실시해야 합니다.
6단계: 접지 및 낙뢰 보호 시스템 시공
접지 시스템은 다음과 같은 역할을 합니다.
- 인명 보호
- 설비 보호
- 안정적인 시스템 운영 보장
시공 항목
- 접지봉 설치
- 접지선 시공
- 직격뢰 보호 시스템
- 서지 보호 시스템(SPD)
7단계: 검사 및 시운전
설치가 완료되면 엔지니어가 종합 점검을 실시합니다.
기술 검사
- 절연 저항 측정
- 접지 저항 측정
- 결선 상태 점검
- 전압 확인
시운전
- 무부하 운전
- 부하 운전
- 시스템 운전 성능 확인
모든 측정값은 설계 기준을 만족해야만 다음 단계로 진행할 수 있습니다.
8단계: 준공 검사 및 인수인계
프로젝트의 최종 단계입니다.
주요 업무
- 내부 준공 검사
- 발주처 입회 검사
- 준공 도서 제출
- 운전 교육
- 유지보수 교육
전문 시공 절차의 장점
체계적인 산업용 전기 시스템 시공 절차는 다음과 같은 이점을 제공합니다.
✔ 작업 안전성 향상
✔ 시공 품질 확보
✔ 운영 중 고장 및 사고 감소
✔ 유지보수 비용 절감
✔ 설비 수명 연장
✔ 프로젝트 일정 준수
결론
전문적인 산업용 전기 시스템 시공은 안전하고 효율적인 생산 환경 구축의 핵심 요소입니다. 표준화된 시공 절차와 숙련된 엔지니어, 검증된 장비를 통해 기업은 장기적인 운영 안정성과 투자 효율성을 확보할 수 있습니다.
